Si estás diseñando una pieza mecánica, un componente para moldeo por inyección o incluso un producto de consumo, tarde o temprano te enfrentarás a una decisión fundamental: ¿debo suavizar esa esquina con un chaflán o con un redondeo (fillet)? No se trata solo de estética. Esta elección impacta directamente en la resistencia estructural, el coste de fabricación, la seguridad del usuario y la facilidad de montaje. En este artículo, desglosaremos desde la experiencia en taller y diseño cuándo y por qué elegir uno sobre el otro, con ejemplos concretos y datos que te ayudarán a tomar la decisión correcta para tu proyecto.
¿Qué es un Redondeo (Fillet) y Por Qué Debería Importarte?
Imagina el canto suave y cómodo de tu teléfono móvil o el interior de un tubo hidráulico. Esa transición curvada no es casualidad; es un redondeo. En términos técnicos, un redondeo es una superficie de transición cóncava o convexa que reemplaza una esquina o arista viva. Su principal virtud geométrica es sustituir un punto de estrés agudo por una curva progresiva.
¿Para Qué se Usan Realmente los Redondeos?
En mi experiencia como ingeniero de producto, no aplico un redondeo solo porque «se vea bien». Lo hago con objetivos muy concretos:
- Reducción de Concentración de Tensión: Este es el beneficio mecánico clave. Un redondeo distribuye las cargas de manera uniforme, evitando puntos débiles donde podrían iniciarse grietas. En piezas sometidas a fatiga o impacto, esto es crucial. Caso real: En un soporte de motor de aluminio que diseñamos, el cambio de un chaflán a un redondeo de R5 mm en las uniones críticas aumentó la vida útil a fatiga en un 30% en nuestras pruebas de laboratorio.
- Mejora del Flujo: Ya sea de aire o líquido. En álabes de turbina o conductos, los redondeos minimizan la turbulencia y la resistencia, optimizando la eficiencia.
- Seguridad y Ergonomía: Un producto que será manipulado por personas debe tener redondeos en las aristas de contacto. No es solo comodidad; es una obligación de diseño responsable.
- Facilidad de Fabricación (en ciertos casos): En fundición o moldeo, un redondeo interno facilita el desmoldeo y evita defectos. En mecanizado, un redondeo puede adaptarse al radio de la herramienta disponible.
¿Cómo se Fabrican los Redondeos en la Práctica?
El método dicta el coste y la precisión:
- Mecanizado CNC: Se utilizan fresas de bola (ball-nose) o herramientas de redondeado específicas. Es un proceso más lento que hacer un chaflán, ya que la herramienta debe seguir una trayectoria curva, a menudo requiriendo más pasadas o ejes simultáneos.
- Moldeo por Inyección: El redondeo se mecaniza en el molde (usando los métodos CNC anteriores) y se replica en cada pieza plástica. El coste inicial está en el molde, pero el coste por pieza es marginal.
- Impresión 3D: Los redondeos se incluyen en el archivo CAD y la impresora los construye capa por capa. Consejo profesional: Orienta la pieza en la impresora para que la curva del redondeo se construya en el plano XY, maximizando la suavidad superficial y evitando el efecto «escalonado» en el eje Z.
¿Qué es un Chaflán y Dónde Brilla?
Ahora piensa en el borde de una mesa que ha sido «rebajado» ligeramente, o en la entrada de un agujero que guía un tornillo. Eso es un chaflán: una superficie plana y angulada que elimina una arista viva. Su geometría es esencialmente un corte recto, normalmente a 45 grados, que crea una transición en ángulo.
¿Cuáles son las Ventajas Prácticas de un Chaflán?
Mientras el redondeo es el «diplomático» que distribuye tensiones, el chaflán es el «práctico» que soluciona problemas de ensamblaje y coste.
- Guía para el Ensamblaje: Esta es su mayor ventaja única. Un chaflán en la entrada de un agujero o en el borde de un eje actúa como una rampa de guía para tornillos, pasadores o piezas a encajar. Acelera el montaje y reduce el riesgo de daños. Es casi indispensable en piezas que deben ensamblarse a presión (press-fit).
- Deburrado y Seguridad Básica: Es la forma más rápida y económica de eliminar las rebabas (burrs) peligrosas dejadas por el mecanizado, mejorando la seguridad de manipulación.
- Reducción de Coste de Mecanizado: Un chaflán se realiza con un corte recto. Cualquier fresa de punta plana (flat-end mill) o una herramienta de chaflán dedicada puede hacerlo en uno o dos pasadas, consumiendo menos tiempo de máquina.
Fabricación de Chaflanes: Simplicidad que Ahorra Tiempo
- CNC: Extremadamente eficiente con herramientas de chaflán o con fresas estándar programadas con la trayectoria correcta.
- Deburrado Manual: Incluso se puede realizar con una lima o una herramienta de deburrado manual en el taller, lo que lo hace accesible para prototipos rápidos o series muy pequeñas.
- Moldeo e Impresión 3D: Tan fácil de incorporar en el diseño CAD como un redondeo, y sin penalización significativa en el tiempo de construcción.

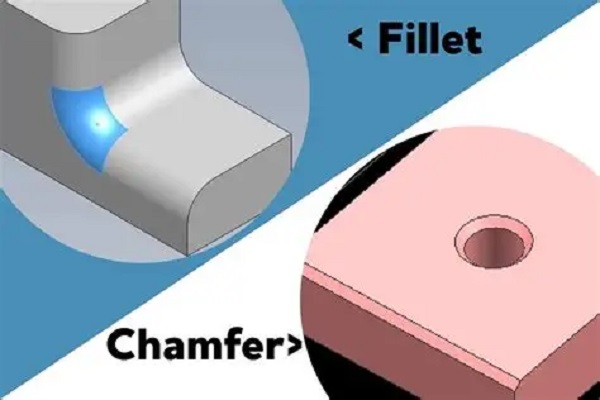

Chaflán vs. Redondeo: La Comparación Definitiva Basada en Datos
No te quedes con dudas. Esta tabla resume las diferencias críticas para ayudarte a decidir:
| Característica | Redondeo (Fillet) | Chaflán (Chamfer) |
|---|---|---|
| Geometría | Transición curva (radio constante/variable) | Corte plano y angulado (ej: 45°) |
| Distribución de Tensión | Excelente. Distribuye la tensión de forma uniforme. | Moderada. Reduce el punto de estrés, pero crea dos nuevas aristas. |
| Tiempo de Mecanizado (CNC) | Mayor. Trayectorias curvas complejas, más pasadas. | Menor. Cortes rectos, rápidos. |
| Coste de Fabricación | Más alto (herramientas especializadas, más tiempo máquina). | Más bajo (herramientas estándar, proceso rápido). |
| Ergonomía y Seguridad | Óptima. Superficie suave y agradable al tacto. | Aceptable. Elimina el filo vivo, pero la arista sigue siendo angular. |
| Facilita el Ensamblaje | No. Puede dificultar la inserción de componentes. | Sí. La superficie angular actúa como guía perfecta. |
| Especificación en CAD/Dibujo | Se llama por su Radio (ej: R3, R5). | Se llama por Distancia y Ángulo (ej: 2×45°) o dos distancias. |
¿Chaflán o Redondeo? Guía de Decisión para tu Proyecto
No es una cuestión de cuál es mejor, sino de cuál es más adecuado para cada función específica. Sigue este flujo lógico en tu diseño:
✅ Elige un REDONDEO cuando…
- La pieza estará sometida a cargas elevadas, fatiga o impacto. (Ej: bielas, soportes estructurales, piezas de automoción).
- El flujo de fluidos o aire es crítico para el rendimiento. (Ej: impulsores de bombas, conductos aerodinámicos).
- La pieza será manipulada frecuentemente por usuarios. La ergonomía es prioritaria. (Ej: carcasas de herramientas electrónicas, mangos, juguetes).
- Estás diseñando una esquina interior (concavidad). Un chaflán aquí es difícil de mecanizar y ofrece menos beneficios.
✅ Elige un CHAFLÁN cuando…
- Necesitas guiar o facilitar el ensamblaje de dos piezas o la inserción de un tornillo. (Ej: agujeros para tornillos, ejes para cojinetes a presión).
- El coste de fabricación es una restricción primordial y se producirán muchas unidades. El ahorro en tiempo de mecanizado es significativo.
- Solo necesitas un deburrado funcional y seguro de una arista, sin requerimientos especiales de estrés o tacto.
- Necesitas crear un bisel para desmoldeo en piezas de plástico inyectado.
🎯 Casos Híbridos y Consejo de Experto
En diseños complejos, es común combinar ambos. Por ejemplo:
- Aplicas un chaflán de 1×45° en la entrada de un agujero para guiar el tornillo.
- Luego, aplicas un pequeño redondeo de R0.5 mm en las dos nuevas aristas creadas por el chaflán para eliminar cualquier microfilo residual y mejorar ligeramente la resistencia a la fatiga en esa zona.
Esta estrategia combina la practicidad del chaflán para el montaje con la robustez del redondeo en los detalles críticos.
Preguntas Frecuentes (FAQ)
¿Un redondeo siempre hace la pieza más resistente que un chaflán?
Sí, en la mayoría de los casos. Al distribuir la tensión de forma más uniforme, un redondeo es superior para aplicaciones estructurales. Sin embargo, ambos son siempre más resistentes que una esquina viva de 90° sin tratar.
¿Por qué mecanizar un redondeo es más caro que un chaflán?
La razón principal es el tiempo de mecanizado y la especialización de herramientas. Un redondeo requiere fresas de bola (más caras y menos versátiles) y trayectorias de herramienta curvas más largas que consumen más tiempo de máquina. Un chaflán se hace con cortes rectos rápidos y herramientas más comunes.
¿Puedo usar redondeos y chaflanes en la misma pieza?
¡Absolutamente! De hecho, es una práctica de diseño muy profesional. Usa chaflanes donde necesites guiar un componente y redondeos donde el usuario toque la pieza o donde se concentren las cargas. Un buen diseño sabe aplicar la herramienta correcta en el lugar correcto.
En impresión 3D, ¿también hay diferencia de coste?
No significativa. A diferencia del mecanizado CNC, en la impresión 3D (FDM, SLA, SLS) la complejidad de la geometría no impacta directamente en el coste operativo. El tiempo y material pueden variar ligeramente, pero la regla de «chaflán más barato» no aplica aquí. Elige basándote puramente en la función.
¿Un chaflán es lo mismo que un bisel?
El chaflán es un tipo de bisel. «Bisel» es un término más general para cualquier superficie inclinada. Un «chaflán» se refiere específicamente al corte que se hace para eliminar una arista viva, normalmente en una esquina.
