Si trabajas en fabricación, diseño o ingeniería, es probable que hayas topado con el término «mecanizado de 5 ejes». Más allá de ser una moda técnica, representa una evolución fundamental en la capacidad de crear piezas complejas de alta precisión. Pero, ¿en qué se diferencia realmente de métodos más tradicionales? ¿Cómo funcionan esas máquinas y vale la pena la inversión para tu proyecto? En este artículo, no solo desglosaremos el funcionamiento técnico de esta tecnología, sino que exploraremos sus aplicaciones prácticas, ventajas, limitaciones y te daremos consejos basados en experiencia real para optimizar su uso. Nuestro objetivo es que, al terminar de leer, tengas una comprensión clara y práctica para evaluar si el mecanizado de 5 ejes es la solución que tu negocio o proyecto necesita.
¿Qué es exactamente el mecanizado CNC de 5 ejes?

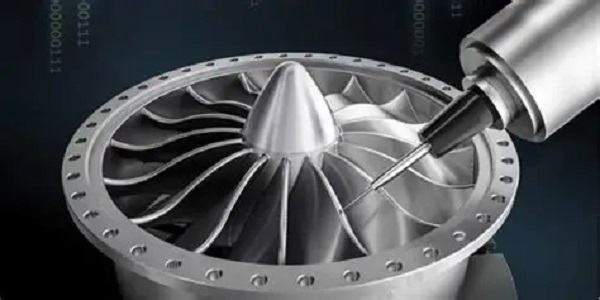

Imagina que necesitas fabricar una pieza con curvas complejas, ángulos pronunciados y cavidades profundas, como un impulso de turbina aeronáutica o una prótesis ortopédica personalizada. Un torno o una fresadora de 3 ejes (que se mueve solo en izquierda-derecha, adelante-atrás y arriba-abajo) requeriría múltiples re-posicionamientos, operaciones manuales y probablemente no lograría la precisión o el acabado deseado.
El mecanizado CNC de 5 ejes supera estas limitaciones al añadir dos ejes de rotación a los tres lineales tradicionales. Esto le otorga a la herramienta de corte una libertad de movimiento casi como la de tu mano, permitiendo acercarse a la pieza desde prácticamente cualquier ángulo en una sola configuración. El resultado es la capacidad de producir geometrías intrincadas que antes eran imposibles, antieconómicas o requerían ensamblar múltiples componentes.
- CNC: Control Numérico Computarizado. Es el «cerebro» que sigue instrucciones digitales (G-code) para controlar los movimientos de la máquina.
- Eje: Se refiere a una dirección específica de movimiento. En 5 ejes, estos son los movimientos lineales X, Y, Z y dos movimientos rotacionales, típicamente A (rotación alrededor del eje X) y B (rotación alrededor del eje Y). En algunas configuraciones, el eje rotacional C (alrededor de Z) puede sustituir a A o B.
Un dato clave de autoridad: Aunque el concepto se desarrolló experimentalmente en los años 50 (Cincinnati Milling Machine Co. para la Fuerza Aérea de EE.UU.), no fue hasta finales de los 90, con avances en software y control numérico, que esta tecnología se volvió comercialmente accesible y confiable para la industria en general.
¿Cómo funciona el movimiento en los 5 ejes? Desglosando los grados de libertad.
Entender la nomenclatura es crucial para comunicarse con ingenieros y proveedores. Aquí te presentamos una tabla clara de los ejes:
| Eje | Tipo de Movimiento | Descripción Simple |
|---|---|---|
| X | Lineal | Movimiento lateral (izquierda a derecha) de la mesa o la herramienta. |
| Y | Lineal | Movimiento longitudinal (adelante y atrás) de la mesa o la herramienta. |
| Z | Lineal | Movimiento vertical (arriba y abajo) de la herramienta. |
| A | Rotacional | Rotación de la herramienta o pieza alrededor del eje X. |
| B | Rotacional | Rotación de la herramienta o pieza alrededor del eje Y. |
| C | Rotacional | Rotación de la herramienta o pieza alrededor del eje Z (menos común en la denominación estándar 5 ejes). |
La clave está en la combinación. Una máquina de 3 ejes solo usa X, Y, Z. Una de 5 ejes utiliza esos tres más dos ejes rotacionales de forma coordinada. Esto permite, por ejemplo, fresar el costado de una pieza y una cavidad en su parte superior sin soltarla, manteniendo una precisión extraordinaria.
¿Qué tipos de mecanizado de 5 ejes existen? No todos son iguales.
Es un error común pensar que «5 ejes» es una sola técnica. Existen variantes fundamentales que se eligen según la complejidad de la pieza, el volumen y el presupuesto.
¿En qué se diferencia el mecanizado 5 ejes simultáneo del 3+2?
Esta es la distinción más importante que debes entender como profesional:
- Mecanizado 5 Ejes Simultáneo (o Continuo): Es el estándar de oro. Aquí, los cinco ejes pueden moverse al mismo tiempo durante toda la operación de corte. Esto es esencial para crear superficies complejas y orgánicas con alta precisión, como moldes para fundición, álabes de turbina o esculturas. La herramienta «sigue» continuamente el contorno de la pieza.
- Mecanizado 3+2 (o Posicional/Indexado): En este modo, los dos ejes rotacionales (A y B) posicionan la pieza en un ángulo fijo y luego se bloquean. Una vez fijada la orientación, la máquina realiza un corte utilizando solo los tres ejes lineales (X, Y, Z) como una fresadora 3D tradicional. Es excelente para:
- Mecanizar múltiples caras de una pieza en una sola sujeción (reduciendo errores de realineación).
- Usar herramientas más cortas y rígidas, lo que reduce vibraciones y permite acabados superficiales mejores y mecanizar cavidades profundas.
- Procesar planos inclinados de forma más eficiente que con 3 ejes.
Conclusión práctica: El 5 ejes simultáneo puede hacer todo lo que hace el 3+2, pero no al revés. Para piezas con curvas compuestas, el 3+2 no es suficiente. Sin embargo, para muchas aplicaciones industriales (carcasas, bastidores, piezas con ángulos fijos), el 3+2 ofrece una relación coste-eficiencia superior.
¿Qué otras configuraciones de máquina de 5 ejes son comunes?
La forma en que se distribuyen los ejes rotacionales define el tipo de máquina y sus aplicaciones óptimas:
| Configuración (Forma Común) | ¿Dónde están los ejes rotacionales? | Ideal para… | Consideración |
|---|---|---|---|
| Mesa Rotativa + Cabezal Basculante | 1 en la mesa (B), 1 en el cabezal (A) | Piezas medianas con complejidad moderada. Flexible y muy común. | La mesa giratoria tiene límites de peso. |
| Doble Mesa Rotativa | Ambos en la mesa (A y B). A menudo llamado estilo «Trunnion». | Piezas pequeñas a medianas. Muy estable para alta precisión. | El espacio de trabajo puede verse limitado por el tamaño de la(s) mesa(s). |
| Doble Cabezal Articulado (Cabeza/Cabeza) | Ambos en el cabezal (A y B). La mesa es fija. | Piezas muy grandes y pesadas (componentes aeroespaciales, moldes de gran tamaño). | Los ángulos de rotación del cabezal pueden tener limitaciones mecánicas. |
¿Cuáles son las ventajas y desventajas reales del mecanizado de 5 ejes?
Más allá de la teoría, es vital conocer el impacto práctico en tu taller o proyecto.
Ventajas (Por qué es una inversión poderosa):
- Geometrías Complejas: Es la razón principal. Crea lo que otros métodos no pueden.
- Precisión Excepcional: Al mecanizar la pieza en una sola sujeción, se eliminan los errores de acumulación que surgen al moverla entre múltiples setups. En nuestro trabajo en Yigu Prototipado Rápido, hemos visto tolerancias repetitivas por debajo de ±0.01 mm en piezas complejas de aluminio aeronáutico.
- Mejor Acabado Superficial: El uso de herramientas más cortas y el movimiento óptimo de la herramienta reducen las marcas de vibración (vibración) y mejoran la calidad de la superficie.
- Eficiencia y Reducción de Tiempos: Menos configuraciones = menos tiempo de máquina inactiva y mano de obra. Puedes pasar de un archivo CAD a una pieza terminada en un solo ciclo.
- Capacidad para Materiales Difíciles: Al poder posicionar la herramienta de manera óptima, es más fácil mecanizar aleaciones de titanio o Inconel usadas en aeroespacial y médico, manteniendo la integridad de la herramienta.
Desventajas (Los desafíos a considerar):
- Inversión Inicial Alta: Una máquina de 5 ejes de calidad industrial puede empezar en 200,000 USD y superar fácilmente el medio millón. Esto sin contar el software CAD/CAM especializado, las herramientas y la capacitación.
- Programación Compleja: Crear rutas de herramienta para 5 ejes requiere ingenieros de CAM con experiencia. Un error de programación puede provocar colisiones costosas.
- Mantenimiento y Operación: Necesitan operadores calificados y un plan de mantenimiento riguroso.
Consejo desde la experiencia (EEAT): Para la mayoría de las pymes y startups, subcontratar a un servicio especializado como el nuestro suele ser la opción más inteligente. Te da acceso a la tecnología de punta sin la carga de capital, mantenimiento y curva de aprendizaje. Un caso real fue un cliente que necesitaba 50 unidades de un componente médico complejo. Al optar por nuestros servicios de 5 ejes, redujo su tiempo de producción total en un 60% frente a su opción anterior de mecanizado 3D + ensamblaje.
¿En qué industrias se aplica el mecanizado de 5 ejes? Casos concretos.
Esta tecnología no es un lujo, es una necesidad en sectores de alta exigencia:
- Aeroespacial y Defensa: Álabes de turbina, componentes estructurales de aviones, piezas para vehículos espaciales. Requieren los materiales más resistentes y las formas más aerodinámicas.
- Industria Médica: Prótesis personalizadas (cadera, rodilla), implantes craneales, instrumental quirúrgico de alta precisión. La capacidad de trabajar con titanio y crear formas anatómicas es clave.
- Automoción y Motorsport: Cabezas de motor complejas, moldes para carrocerías, componentes ligeros de chasis para F1. Se busca optimizar el rendimiento y reducir peso.
- Fabricación de Moldes y Troqueles: Para moldes de inyección de plástico con texturas profundas o ángulos de desmoldeo complicados. El acabado superficial superior reduce el tiempo de pulido posterior.
Materiales comunes que se mecanizan en 5 ejes: Acero (incluido inoxidable), Aluminio (series 6061, 7075), Titanio (Ti6Al4V), Inconel, Latón, Cobre, Plásticos de ingeniería (PEEK, Delrin), y materiales compuestos como la fibra de vidrio.
¿Cómo puedes optimizar el rendimiento del mecanizado de 5 ejes? 4 consejos clave.
Si decides invertir o subcontratar, estos puntos maximizarán tus resultados:
- Simula, Siempre Simula: Usa las herramientas de verificación y simulación de colisiones de tu software CAM. Un error de programación no detectado puede costarte una pieza valiosa, herramientas rotas e incluso dañar la máquina. Es un paso no negociable.
- Elige la Herramienta Correcta: Utiliza portaherramientas y fresas diseñadas para alta velocidad y dinamismo. Los sistemas de sujeción hidráulica o de contracción ofrecen mayor rigidez y precisión que los mandriles mecánicos tradicionales.
- Domina la Estrategia de Mecanizado: No intentes copiar las estrategias de 3 ejes. Aprovecha las capacidades de los 5 ejes para mecanizado de desbaste adaptativo y acabado con fresas de gran radio, lo que reduce tiempos y mejora el acabado.
- Considera la Subcontratación Estratégica: Para proyectos puntuales, prototipos complejos o series medias, un socio como Yigu Prototipado Rápido te da acceso inmediato a tecnología de última generación, ingenieros expertos en CAM y un flujo de trabajo probado, convirtiendo tu inversión de capital en un costo variable y predecible por pieza.
¿Es el mecanizado de 5 ejes adecuado para tu negocio o proyecto?
La respuesta depende de tres factores:
- Complejidad de tus piezas: ¿Requieren geometrías orgánicas, ángulos múltiples o se mecanizan en 5 o más caras?
- Volumen y Tolerancias: ¿Necesitas series medianas con una precisión y repetibilidad extrema?
- Presupuesto y Estrategia: ¿Tienes el capital y el equipo para una inversión a largo plazo, o necesitas la flexibilidad y el acceso inmediato que ofrece un servicio externo?
Si tus diseños empujan los límites de las máquinas de 3 ejes, el 5 ejes no es solo una opción, es el siguiente paso lógico para mantenerte competitivo en calidad e innovación.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia principal entre 3 ejes y 5 ejes?
La diferencia fundamental es la libertad de movimiento. Una máquina de 3 ejes (X, Y, Z) solo puede acercarse a la pieza desde arriba. Una de 5 ejes añade dos ejes de rotación (A y B), permitiendo que la herramienta o la pieza se inclinen, dando acceso a prácticamente cualquier ángulo sin soltar la pieza.
¿Qué es más caro, el mecanizado 3+2 o el 5 ejes simultáneo?
Generalmente, el 5 ejes simultáneo es más costoso debido a la mayor complejidad de la máquina, el software CAM más avanzado y el tiempo de programación más extenso. El 3+2 suele ser una opción más económica para piezas que no requieren curvas complejas continuas.
¿Se pueden mecanizar todo tipo de materiales en 5 ejes?
Sí, desde materiales blandos como la espuma o la madera para prototipos rápidos, hasta superaleaciones como el Inconel para componentes críticos. La clave está en seleccionar la máquina correcta (potencia, rigidez), las herramientas y los parámetros de corte adecuados para cada material.
¿Cómo empiezo con un proyecto de mecanizado de 5 ejes si no tengo la máquina?
La forma más eficiente es colaborar con un servicio de mecanizado especializado. En Yigu Prototipado Rápido, solo necesitas enviarnos tu archivo CAD 3D. Nuestros ingenieros evaluarán el diseño, sugerirán optimizaciones para la fabricación (DFM), elegirán la estrategia (3+2 o 5 ejes simultáneo) y te entregarán un presupuesto claro con plazos de entrega. Así accedes a la tecnología más avanzada sin inversión inicial.
