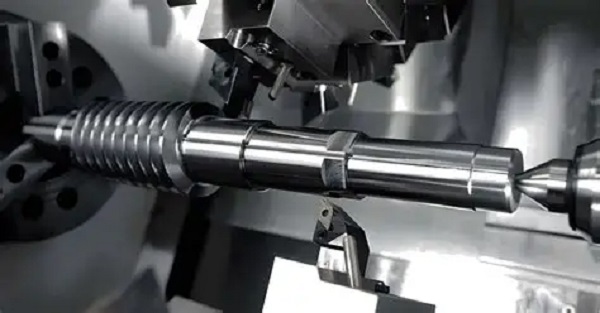

¿Mecanizado de ejes? Guía de materiales, métodos y diseño

Introducción

El eje mecánico es uno de esos componentes que pasan desapercibidos pero son absolutamente esenciales. Es la columna vertebral de innumerables máquinas. Desde el motor de tu coche hasta las enormes turbinas de una planta de energía, los ejes están en todas partes, transmitiendo potencia y movimiento de un punto a otro de forma silenciosa y eficiente.

Un eje debe soportar fuerzas de torsión extremas, cargas de flexión y un desgaste constante mientras gira a altas velocidades. Por eso, su diseño y fabricación son una prioridad máxima para los ingenieros. Un fallo en un eje puede significar la parada de toda una línea de producción o, peor aún, un accidente grave.

En este artículo, vamos a explorar el mundo del mecanizado de ejes. Veremos qué son, cómo se clasifican, los materiales más comunes y, sobre todo, los procesos de fabricación que permiten crear estos componentes robustos y precisos, incluyendo los desafíos especiales que plantea el mecanizado de ejes largos.

¿Qué es un eje? Definición y función mecánica

Un eje es una pieza cilíndrica (aunque puede tener otras formas) utilizada para soportar piezas rotativas como poleas y engranajes, y para transmitir potencia o movimiento mediante su rotación.

Las funciones principales de un eje son:

• Transmitir potencia: Conecta una fuente de energía (como un motor) a los componentes que la necesitan.
• Transmitir par (fuerza de torsión): Lleva la fuerza giratoria desde un componente motriz a otro conducido.
• Soportar piezas rotativas: Mantiene en su posición correcta elementos como engranajes y rodamientos mientras giran.
• Soportar cargas: Resiste fuerzas pesadas como tensiones cortantes, flexión y torsión.

Tipos comunes de ejes industriales

Los ejes se pueden clasificar por su función o por su forma geométrica.

Por su función

• Ejes de transmisión: Transfieren potencia entre una fuente de energía y una máquina que absorbe esa potencia. Ejemplos: ejes de línea en fábricas antiguas, ejes de transmisión (cardán) en automóviles.
• Ejes de máquina: Son componentes internos de una máquina que transmiten potencia dentro de ella. Ejemplos: cigüeñales (convierten movimiento lineal en rotativo) y árboles de levas.
• Ejes de eje (Axles):) Soportan el peso de un vehículo y, a menudo, transmiten la potencia de tracción a las ruedas. En un coche con tracción trasera, el eje conecta el diferencial con la rueda.

Por su forma y diseño

La forma del eje determina su aplicación y cómo interactúa con otros componentes.

Selección de materiales para el mecanizado de ejes

La elección del material es crucial y depende de la aplicación, las cargas, el entorno y el coste.

• Acero al carbono: El más común y rentable. El acero dulce (bajo carbono) es fácil de mecanizar y tiene buena resistencia para aplicaciones generales.
• Acero aleado: Se utilizan aceros al cromo-níquel o al cromo-vanadio para aplicaciones que requieren alta resistencia a la fatiga y a la torsión (ejes de transmisión, engranajes).
• Acero inoxidable: Se elige cuando se necesita una alta resistencia a la corrosión, por ejemplo, en la industria alimentaria, marina o química.
• Aluminio: Aleaciones ligeras con buena relación resistencia-peso. Se usan en aplicaciones donde el peso es crítico, como en la automoción o la industria aeroespacial.
• Titanio: Ofrece una excelente relación resistencia-peso y resistencia a la corrosión y a altas temperaturas. Es el material para aplicaciones de alto rendimiento (aeroespacial, implantes).
• Latón: Se usa cuando se requiere baja fricción, buena maquinabilidad o propiedades antimicrobianas.

Procesos de fabricación y mecanizado de precisión

La fabricación de un eje suele implicar varios pasos, desde la creación de la forma básica hasta el acabado de precisión.

1. Forja o extrusión: Se da la forma inicial al eje. La forja, en particular, mejora la estructura del grano del metal, aumentando su resistencia.
2. Mecanizado CNC: Es el corazón del proceso. Se utilizan tornos y fresadoras para crear las características geométricas del eje.
3. Tratamiento térmico: Procesos como el temple y revenido aumentan la dureza y la resistencia del eje, mejorando su durabilidad.
4. Acabado: El rectificado, pulido y otros procesos se utilizan para alcanzar las tolerancias más ajustadas y el acabado superficial requerido.

Torno CNC (Tornería)

El torno CNC es la máquina principal para el mecanizado de ejes. La pieza gira sobre su eje mientras una herramienta de corte fija arranca material. Con un torno se realizan operaciones como:

• Cilindrado: Para crear los diferentes diámetros del eje.
• Refrentado: Para mecanizar los extremos y dejarlos planos.
• Tornejado cónico: Para crear ejes cónicos.
• Ranurado: Para alojar anillos elásticos (circlips).
• Torneado de roscas: Para crear roscas en los extremos del eje.
• Corte: Para separar la pieza del material sobrante.

Fresado CNC

La fresadora CNC se utiliza para crear características que no son concéntricas al eje, como:

• Chaveteros: Ranuras longitudinales para alojar chavetas.
• Estrías: Cortar las ranuras longitudinales en ejes estriados.
• Plano (D-shaft): Mecanizar una cara plana en un eje redondo.
• Agujeros transversales: Taladrar agujeros para pasadores o lubricación.

Rectificado CNC

El rectificado es un proceso de acabado de alta precisión que utiliza una muela abrasiva. Se usa para:

• Alcanzar tolerancias extremadamente ajustadas (hasta micras).
• Obtener un acabado superficial muy fino.
• Corregir distorsiones causadas por el tratamiento térmico.

Mecanizado de ejes largos: desafíos y técnicas avanzadas

Los ejes con una alta relación longitud-diámetro (L/D) presentan desafíos únicos. Se considera un eje «largo» cuando su relación L/D supera 10:1 o 20:1, y «extra-largo» cuando supera 30:1 (como los husillos de bolas o rodillos industriales).

Desafíos clave

• Deflexión y flexión: La fuerza de corte puede doblar el eje, afectando a su concentricidad y redondez.
• Vibración y «chatter»: La esbeltez del eje lo hace muy susceptible a vibrar, lo que daña el acabado superficial y la herramienta.
• Expansión térmica: El calor generado en mecanizados largos puede expandir el eje, alterando las tolerancias.
• Mantenimiento de la rectitud: Conseguir que el eje esté perfectamente recto en toda su longitud es un reto mayúsculo.

Técnicas para mecanizar ejes largos

• Lunetas fijas y seguidoras: Son soportes que se colocan a lo largo del eje en el torno para evitar que se doble o vibre. La luneta seguidora se mueve con el carro, dando soporte justo detrás de la herramienta de corte.
• Sujeción entre puntos: Montar el eje entre el plato y el contrapunto del torno mejora la rigidez y la concentricidad.
• Parámetros de corte optimizados: Usar herramientas afiladas, velocidades de avance adecuadas y profundidades de corte reducidas para minimizar las fuerzas de corte.
• Rectificado de precisión: Después del tratamiento térmico, el rectulado cilíndrico es esencial para corregir deformaciones y conseguir la rectitud final.
• Balanceo dinámico: Para ejes que girarán a altas velocidades, es necesario un balanceo dinámico para eliminar vibraciones en servicio.

Ejemplo de flujo de trabajo: Torneado CNC de un eje escalonado

Imaginemos que queremos fabricar un eje con dos diámetros diferentes (escalonado).

1. Diseño: El cliente proporciona un plano CAD con las longitudes, diámetros, posiciones de los hombros, tolerancias y radios de acuerdo.
2. Programación CAM: El modelo CAD se convierte en trayectorias de herramienta para el torno CNC.
3. Selección de material: Se elige una barra de acero con un diámetro ligeramente superior al diámetro mayor del eje.
4. Sujeción: La barra se sujeta en el plato del torno.
5. Refrentado: Se mecaniza la cara frontal del eje para dejarla plana y limpia.
6. Cilindrado de desbaste: Se elimina la mayor parte del material en el diámetro mayor y luego en el menor.
7. Cilindrado de acabado: Se realizan pasadas finales para conseguir las dimensiones exactas y un buen acabado superficial.
8. Mecanizado de detalles: Se cortan los chaflanes y radios en los hombros del eje.
9. Corte (Parting): Se separa el eje terminado de la barra.
10. Inspección: La pieza se mide con una máquina de medir por coordenadas (CMM) para verificar que cumple con las especificaciones.

Consejos de Diseño para Fabricación (DFM) para ejes

Un buen diseño de eje facilita su fabricación y asegura su rendimiento.

• Define las cargas primero: Coloca los engranajes, poleas y rodamientos en tu plano CAD y luego diseña la geometría del eje en función de las fuerzas y el par que debe soportar.
• Deja que las fuerzas determinen el diámetro: Calcula dónde se dobla más el eje y cuánta torsión sufre para elegir el diámetro adecuado.
• Minimiza las concentraciones de tensión: Evita escalones bruscos y ranuras profundas. Utiliza siempre radios de acuerdo (fillets) generosos en los cambios de diámetro.
• No sobredimensiones las tolerancias: Solo exige tolerancias muy ajustadas donde sea necesario (asientos de rodamientos). Permite tolerancias más holgadas en el resto del eje para reducir costes.
• Elige el material adecuado: Acero al carbono para bajo coste, acero aleado para resistencia a fatiga, inoxidable para corrosión, aluminio para ligereza. El tratamiento térmico mejora la resistencia pero añade coste y riesgo de distorsión.

Preguntas Frecuentes (FAQ)

¿Qué es el mecanizado de ejes?
Es el proceso de fabricación de ejes de precisión utilizando técnicas de control numérico por computadora (CNC) como torneado, fresado, rectificado y taladrado. Generalmente, se parte de una forma básica creada por forja o extrusión.

¿Qué máquinas CNC se utilizan para mecanizar ejes?
El torno CNC es la máquina principal para las operaciones de torneado (crear la forma cilíndrica). Luego, se pueden usar fresadoras CNC o centros de torneado-fresado para crear características como chaveteros, planos o agujeros transversales.

¿Cómo se consiguen tolerancias tan ajustadas en los ejes?
Las tolerancias muy ajustadas (del orden de micras) se logran mediante una combinación de torneado de acabado, rectificado de precisión, un utillaje de sujeción muy rígido y una inspección final con herramientas de alta precisión como micrómetros o máquinas de medir por coordenadas (CMM).

¿Cuál es la diferencia entre un eje y un árbol?
Aunque a menudo se usan como sinónimos, técnicamente un eje es un componente que soporta cargas y puede estar estacionario (como el eje de una rueda de carreta). Un árbol es un componente que además de soportar cargas, transmite potencia y siempre está en rotación. En la práctica, la mayoría de las piezas de las que hablamos son árboles.

¿Por qué los ejes largos son más difíciles de mecanizar?
Debido a su alta relación longitud-diámetro, son menos rígidos. Durante el mecanizado, tienden a doblarse por la fuerza de corte y a vibrar, lo que afecta a la precisión y al acabado superficial. Se necesitan técnicas especiales como el uso de lunetas para soportarlos.

¿Qué material es mejor para un eje de alta velocidad y alta carga?
Para aplicaciones exigentes como ejes de turbinas o transmisiones de alta potencia, se suelen usar aceros aleados de alta resistencia (como 4340 o 4140) que han sido sometidos a tratamientos térmicos para optimizar su tenacidad y resistencia a la fatiga. En algunos casos, se puede recurrir al titanio por su excepcional relación resistencia-peso.
