Introducción: ¿Su proyecto requiere componentes tan pequeños que apenas pueden sostenerse con la mano, pero con una precisión y detalle que desafían lo imaginable? Cuando las fresas estándar son demasiado grandes y las tolerancias convencionales no son suficientes, entra en juego el micromecanizado (micro machining) . Esta disciplina especializada del mecanizado CNC permite fabricar piezas con características sub-milimétricas en metales y plásticos rígidos, utilizando herramientas diminutas y equipos de ultra-precisión. En este artículo, exploraremos qué es exactamente, qué materiales y acabados son compatibles, y en qué industrias es indispensable esta tecnología para la miniaturización de componentes.
¿Qué es el micromecanizado y cuándo se necesita?

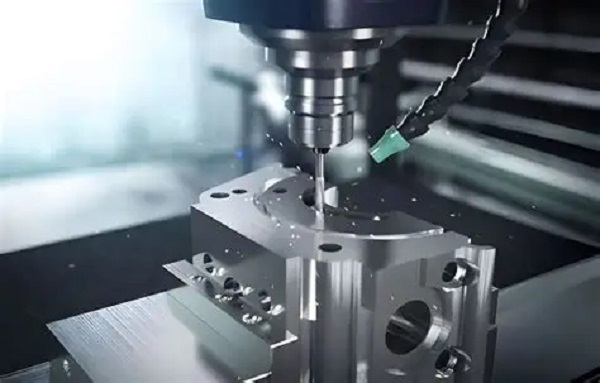

El micromecanizado es un proceso de fabricación sustractiva que sigue los principios del fresado y torneado CNC convencional, pero llevado al extremo de la miniaturización. Se utiliza para producir componentes con dimensiones extremadamente pequeñas y detalles intrincados. La diferencia clave reside en el equipamiento: se emplean herramientas de corte de diámetro minúsculo, a menudo inferiores a 0.25 mm (0.010″) , y husillos de alta velocidad que giran a decenas de miles de revoluciones por minuto para lograr la velocidad de corte adecuada. Esto permite crear geometrías complejas con tolerancias muy ajustadas que son imposibles de lograr con el mecanizado estándar. Se necesita cuando el tamaño de la pieza o de sus detalles cae por debajo de lo que las herramientas de corte comunes pueden resolver.
Materiales: ¿Qué se puede micro-mecanizar?
La buena noticia es que una amplia gama de materiales, tanto metálicos como plásticos, son candidatos excelentes para el micromecanizado. La clave está en elegir aleaciones y grados que ofrezcan una buena maquinabilidad y estabilidad dimensional.
| Categoría | Materiales Comunes | Características y Aplicaciones en Micro |
|---|---|---|
| Aluminio | 6061-T6, 7075, 2024, 6063, 5052 | Excelente maquinabilidad y relación resistencia-peso. Aleaciones como la 7075 son preferidas para micro-features por generar virutas más pequeñas y permitir mejor acabado. Ideal para microestructuras y carcasas. |
| Aceros Inoxidables | 303, 304, 316L, 17-4 PH | Alta resistencia y resistencia a la corrosión. El 316L es clave en dispositivos médicos implantables. Requiere herramientas y parámetros muy específicos. |
| Titanio | Grado 2, Grado 5 (Ti6Al4V) | Excelente biocompatibilidad y relación resistencia-peso. Es el material por excelencia para implantes médicos y componentes aeroespaciales miniaturizados, aunque es difícil de mecanizar. |
| Cobre, Latón, Bronce | Latón C360, Cobre C110 | Excelente maquinabilidad (especialmente el latón) y conductividad eléctrica/térmica. Ideales para micro-conectores, componentes electrónicos y de RF. |
| Plásticos de Ingeniería | PEEK, Ultem (PEI), PTFE, Acetal (POM) | El PEEK es el rey para aplicaciones médicas y de alto rendimiento por su resistencia química y biocompatibilidad. El PTFE se usa por su bajo coeficiente de fricción, pero es más complejo de micro-mecanizar por su «gomosidad». |
| Garolite (G-10/FR-4) | Laminado de fibra de vidrio y resina epoxi | Se utiliza para sustratos eléctricos, aislantes y componentes estructurales ligeros donde se requiere rigidez dieléctrica. |
Ejemplo real: Un micro-engranaje para un actuador en un robot quirúrgico puede requerir dientes de menos de 0.2 mm de ancho. Mecanizar esto en acero inoxidable 316L o titanio grado 5 solo es posible con técnicas de micromecanizado.
Acabados: El desafío de terminar lo minúsculo
Aplicar un acabado superficial a una pieza micromecanizada es tan crítico como el propio mecanizado. Los procesos agresivos pueden dañar o destruir los delicados detalles. La regla de oro es: no añadir espesor y no ser agresivo.
| Acabado | Descripción y Consideraciones para Micro-piezas |
|---|---|
| Pasivado | Esencial para acero inoxidable (especialmente médico). Elimina hierro superficial y forma una capa protectora de óxido de cromo de un grosor ínfimo (aprox. 0.0000001″) , perfecto para no alterar dimensiones. Cumple normas ASTM A967, AMS 2700. |
| Electropulido | Ideal para mejorar el acabado superficial y la resistencia a la corrosión eliminando una capa microscópica y uniforme de material. Puede suavizar micro-rugosidades sin dañar bordes cortantes si se controla bien. |
| Anodizado (para aluminio y titanio) | El anodizado duro o de capa fina puede aplicarse, pero hay que tener en cuenta que añade una capa (de 5 a 25 micras) que puede afectar tolerancias muy ajustadas. Se recomienda anodizado de capa fina o dejar sobreespesor. |
| Revestimientos (Platinados) | El chapado electrolítico (níquel, oro) también añade espesor. Puede ser necesario para conductividad o protección, pero debe especificarse y controlarse con extrema precisión (chapado de capa fina). |
| Conversión Química (Cromatado / Alodín) | Para aluminio, ofrece protección contra la corrosión sin apenas añadir espesor, ideal para preservar tolerancias. |
| Procesos a EVITAR | Chorro de arena agresivo (puede erosionar detalles finos) y recubrimiento en polvo (demasiado espeso). |
Aplicaciones por industria: ¿Dónde se usa el micromecanizado?
La necesidad de miniaturización impulsa el uso de esta tecnología en sectores de vanguardia.
- Industria médica y dental: Es, probablemente, el mayor impulsor. Ejemplos incluyen: instrumentos quirúrgicos para cirugía mínimamente invasiva, componentes de implantes (válvulas cardíacas, stents), micro-canales para dispositivos microfluídicos, e implantes dentales personalizados.
- Aeroespacial y defensa: Para reducir peso y tamaño en sistemas críticos. Se utiliza en válvulas de medición de combustible, carcasas de giroscopios, soportes para sensores en satélites y componentes de sistemas de guiado.
- Electrónica y semiconductores: Fabricación de micro-conectores, carcasas para sensores MEMS, disipadores de calor miniaturizados y componentes de guiado de ondas para radiofrecuencias.
- Óptica y fotónica: Creación de carcasas para lentes y soportes para fibra óptica con una precisión extrema para alineación.
- Robótica y automatización: Producción de micro-actuadores, mini-engranajes y componentes para pinzas y herramientas de precisión.
Alternativas al micromecanizado: ¿Existen otras opciones?
Dependiendo de la geometría, el material y el volumen, existen alternativas a considerar:
- Mecanizado por descarga eléctrica (EDM) de penetración o hilo: Ideal para geometrías muy duras o con ángulos internos agudos imposibles para una fresa. Es excelente para fabricar micro-orificios y matrices. No genera fuerzas de corte, por lo que es perfecto para piezas muy frágiles.
- Fotograbado químico (Photo Chemical Machining): Ideal para piezas 2D muy finas y complejas en lámina metálica (como stents o máscaras). Es rápido y económico para grandes volúmenes de piezas delgadas.
- Micro-fabricación por láser: Utiliza pulsos láser ultracortos para ablacionar material con una precisión micrométrica. Perfecto para micro-orificios de alta relación de aspecto y para grabar o cortar materiales muy duros o frágiles (cerámicas, diamante).
- Impresión 3D de alta resolución (Micro SLA / DLP): Para prototipos de polímero con detalles muy finos. La resolución está mejorando, pero las propiedades mecánicas y la precisión de los metales aún no igualan al micromecanizado.
Conclusión
El micromecanizado es una disciplina fascinante y crítica que hace posible la tendencia imparable hacia la miniaturización en sectores como el médico, aeroespacial y electrónico. Va mucho más allá de usar máquinas CNC más pequeñas; implica un conocimiento profundo de las herramientas de micro-corte, las velocidades de husillo extremas, la selección de materiales con la maquinabilidad adecuada y una estrategia de acabados superficiales que no comprometan las dimensiones. Si su proyecto incluye componentes con características sub-milimétricas o tolerancias extremadamente ajustadas, el micromecanizado no es solo una opción, sino la vía más directa para convertir su diseño en una realidad funcional y fiable.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia entre el mecanizado CNC estándar y el micromecanizado?
La diferencia principal reside en la escala de la herramienta y la precisión. El micromecanizado utiliza herramientas de corte con diámetros inferiores a 0.5 mm, husillos de ultra-alta velocidad ( > 30,000 RPM) y equipos con una rigidez y precisión extremas para mantener tolerancias en el rango de micras, en piezas que pueden ser diminutas o tener características muy pequeñas.
¿Qué tolerancias se pueden conseguir con el micromecanizado?
Las tolerancias dimensionales típicas pueden estar en el rango de ±0.0025 mm a ±0.0127 mm (±0.0001″ a ±0.0005″) , dependiendo del material y la geometría. Es crucial discutir las tolerancias necesarias con el fabricante, ya que alcanzar el máximo nivel de precisión tiene un impacto directo en el coste.
¿Se puede micro-mecanizar cualquier material?
La mayoría de los metales y plásticos de ingeniería se pueden micro-mecanizar, pero algunos son mucho más difíciles que otros. Materiales muy duros (como el tungsteno) o muy gomosos (como el PTFE puro) presentan desafíos significativos. Aleaciones de grano fino y homogéneo son las mejores candidatas.
¿El micromecanizado es adecuado para grandes volúmenes de producción?
Sí, absolutamente. Una vez que el proceso y las herramientas están validados, el micromecanizado puede ser muy repetible y apto para producción en serie. Las máquinas de micromecanizado pueden equiparse con cambiadores de herramientas y paletización automatizada para operar de forma continua.
¿Cómo puedo diseñar una pieza pensando en el micromecanizado?
Es fundamental evitar esquinas internas vivas (siempre poner un radio, por pequeño que sea, que coincida con el diámetro de la micro-fresa disponible). Mantener una relación de aspecto razonable en cavidades profundas (profundidad vs. ancho) y consultar con el fabricante sobre la viabilidad de las paredes delgadas y los detalles más pequeños. Un análisis de diseño para fabricabilidad (DFM) temprano es esencial.
